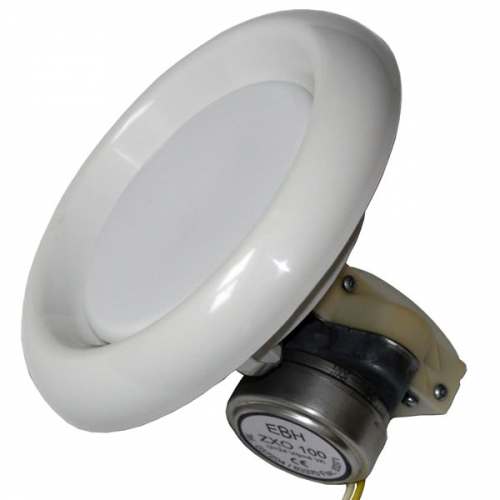

Abluftventil ZXO100
Allgemeines
Die Ventile rosten nicht, sind mit stromlinienförmigen Drosselvorrichtungen versehen und zeigen gute Eigenschaften in Bezug auf Geräuschpegel, Luftwiderstand, Kapazität etc. Das Eigengeräusch ist sehr gering. Die Ausführung des Ventils und eine Dichtung aus Moltpren verhindern eine Verschmutzung von Decke und Wand.
Einstellung
Teller durch Ein- oder Herausschrauben auf den gewünschten Druckabfall und Luftmenge einstellen (siehe Leistungsdiagramm), Teller mit Mutter feststellen.
Reinigung
Ventile mit gewöhnlichen Reinigungsmitteln säubern
Material
Ventile mit Anschlussdurchmesser 100 mm aus Polypropylen, Teller aus Karbamid, bei d = 160 mm Ventil vollständig aus Karbamid.
Technische Daten
- Anschlussdurchmesser:
- 100mm
- Anschlussspannung:
- 24 V
- Aufgenommener Strom:
- 300 / 160 mA (max.)
- Leistung:
- 4 W (max.)
- Maximaler Öffnungshub:
- 22 mm
- Öffnungsverzögerung:
- 4 s
- Schließverzögerung:
- 5 s
- Antrieb:
- Synchronmotor, geräuschlos
- Hitzebeständigkeit:
- bis 100°C
- Farbe:
- weiß
