Pressure

Lüftungssystem, Lüftungssteuerung, Kellerbelüftung, Ventilator, Abluftventil von EBH Service GmbH in Chemnitz

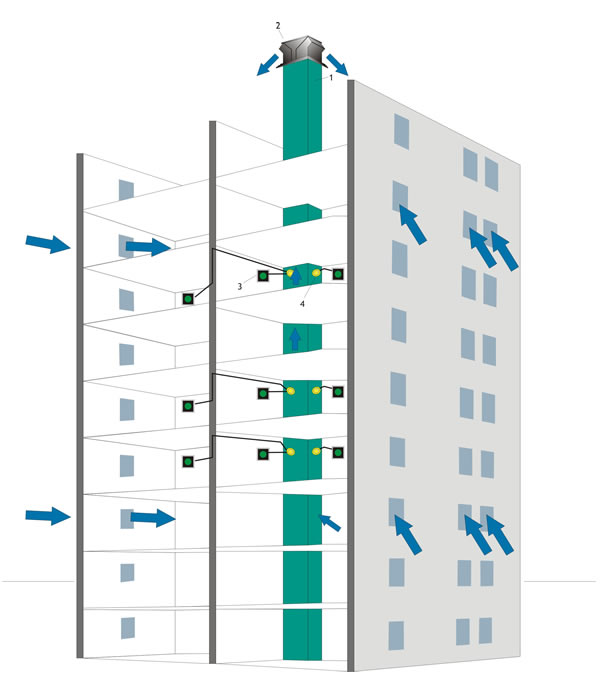

  • 1 Abluftschacht
  • 2 Ventilator mit interner oder externer Drucksteuerung
  • 3 Sensoren (Schalter)
  • 4 Abluftventil

Einsatzgebiete

  • Bürogebäude
  • Pflegeheime
  • Hotels
  • Wohngebäude

Aufbau und Funktion

Komponenten:

  • Ventilator (Lüfterbox und Dachventilator)
  • Druckregelgerät intern oder extern inkl. Drucksensor
  • Raumsensoren (optional)
  • Schalter oder Taster
  • elektrische Ventile

In angeschlossenen Räumen wird die Menge der Abluft über die Stellung der Abluftventile angepasst. Der Drucksensor registriert den Unterdruck in der Abluftleitung und gibt dieses Signal an das Druckregelgerät weiter. Das Druckregelgerät ist bestrebt, den vorgegebenen Unterdruck in der Abluftleitung wieder herzustellen. Durch das Öffnen eines Abluftventils, reduziert sich der Unterdruck in der Abluftleitung. Das Druckregelgerät gibt an den Drehzahlsteller die Information, den Ventilator soweit schneller drehen zu lassen, bis der vorgegebene Unterdruck erreicht worden ist. Die Drehzahl hängt indirekt davon ab, wie viele Abluftventile in den Räumen geöffnet worden sind.
