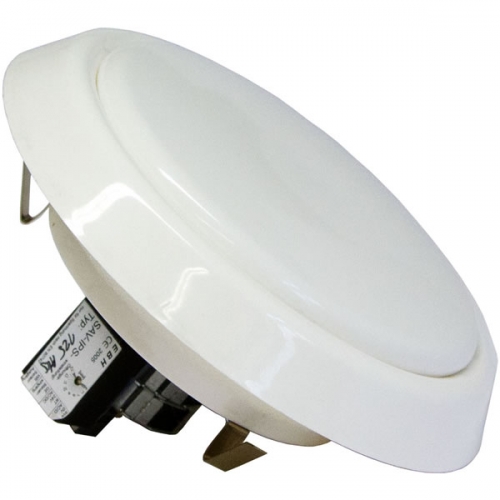

Abluftventil SAV-IPS 100
Allgemeines
- Steuerbares Abluftventil mit integriertem Prozessor, durch externe Fremdsysteme ansteuerbar
- Tellerventil aus Kunststoff mit selbsthemmendem, geräuscharmem Liniearantrieb

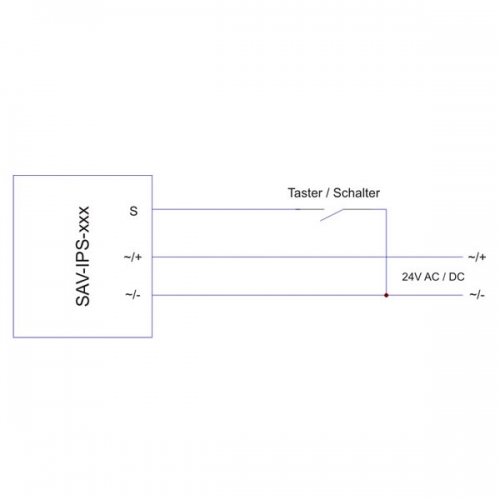

- Betriebsspannung 24V muss ständig anliegen, über einen Steuereingang (S) kann das Ventil geöffnet / geschlossen werden
- Je nach Bedarf können bei der Fertigung verschiedene Funktionsweisen programmiert werden, wie z.B. Ein-, Ausschaltverzögerung Nachlaufzeiten Grundlüftung Ansteuerung durch Taster oder Schalter usw.
- kann mit Abluftfilter (FF125-AL) nachgerüstet werden
Technische Daten
- Baugrößen:
- SAV-IPS-100, SAV-IPS-125, SAV-IPS-150, SAV-IPS-200
- Einbauweise:
- Unterputz
- Farbe:

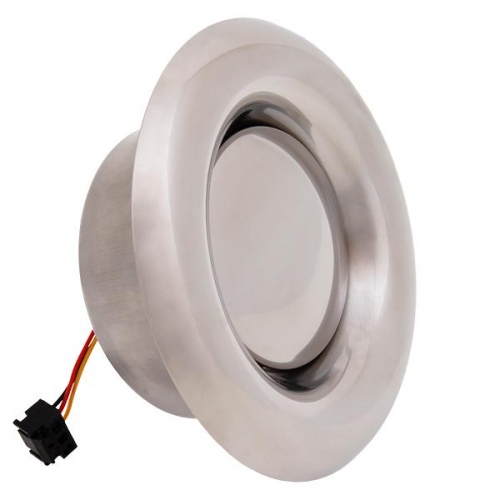

- weiß, Sonderfarbton
- Antrieb:
- elektr. Linearantrieb
- Spannung:
- 24V AC/DC
- Ruhestrom:
- ca. 3 mA
- Verfahrstrom:
- ca. 55 mA
- Strom am Eingang:
- ca. 1-2 mA
- Verfahrzeit:
- 2,5 sec
- Material:
- ABS
- Schutzklasse:
- Schutzklasse (IP) Schutzzone I (Bäder und Küchen)
Reinigung
Ventile mit gewöhnlichen Reinigungsmitteln säubern.
Einstellung
Die Grundlüftung ist durch Justierung des Tellers und durch ein Potentiometer am Ventil einstellbar.
