STAR

STAR

Mit Abluftventilen der SAV-IPS-Serie

Lüftungssystem, Lüftungssteuerung, Kellerbelüftung, Ventilator, Abluftventil von EBH Service GmbH in Chemnitz

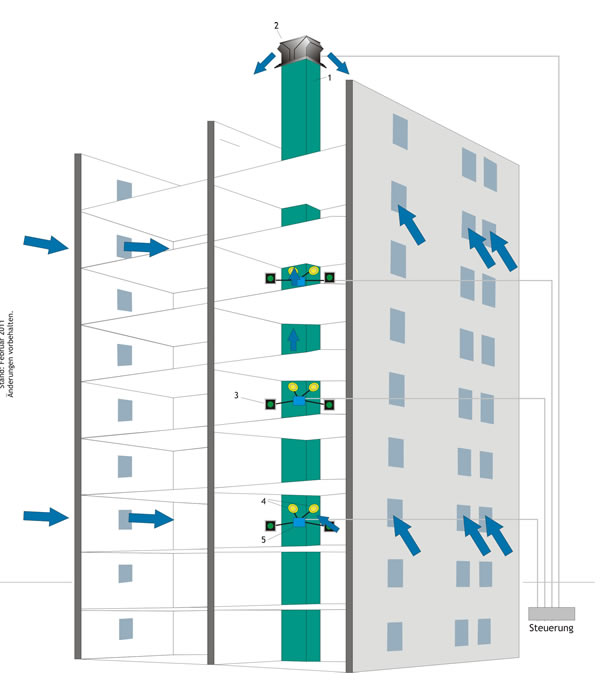

  • 1 Abluftschacht
  • 2 Ventilator
  • 3 Sensoren
  • 4 Abluftventile
  • Anschlussdose (entfällt meist)

Einsatzgebiete

  • Bürogebäude
  • Krankenhäuser
  • Pflegeheime
  • Kasernen
  • Hotels
  • Schwimmbäder
  • Wohngebäude
  • Eigenheime

Aufbau und Funktion

Komponenten:

  • Ventilator (Lüfterbox oder Dachventilator)
  • Schaltschrank mit SPS-Steuerung mit Echtzeituhr für automatische Sommer- / Winterzeitumstellung, Bedieneinheit zum Abrufen und zur Veränderung aller Parameter auf Menüebene
  • Verkabelung (Abgeschirmtes Niederspannungskabel)
  • Sensoren
  • Schalter oder Taster
  • elektrische Ventile

Dieses System ist modular aufgebaut und kann erweitert werden um die Komponenten:

  • Zuluft
  • Klimatisierung
  • Wärmerückgewinnung
  • Rauchgaswarnanlagen
  • Gebäudeautomation

In den angeschlossenen Räumen wird die Menge der Abluft über die Stellung der Abluftventile angepasst. Der Ventilator wird über die zentrale Steuerung drehzahlgesteuert. Die Drehzahl hängt direkt davon ab, wie viel Abluftventile in den Räumen geöffnet sind.

Das System STAR ist in seiner Funktion vergleichbar mit dem System BUS. Die Grundlüftung wird in zeitlichen Zyklen realisiert, die Bedarfslüftung mittels der entsprechenden Sensoren. Darüber hinaus können hier jederzeit, also auch nach der Inbetriebnahme, Änderungen aller Parameter vorgenommen werden.

Bestandteil des Systems ist eine Bedieneinheit am Schaltschrank. Jedes SAV-IPS-Ventil hat eine eigene Zuleitung.

Das System ist modular aufgebaut und daher jederzeit erweiterbar. Es kann mit Wärmerückgewinnungsgeräten kombiniert werden.

Sensoren:

Lichtsensor:
im Ventil eingebaut, reagiert auf jedweden Lichteinfall, geeignet für Räume, die weder Außen- noch Innenfenster besitzen
Feuchtefühler:
schaltet bei einer definierten Luftfeuchtigkeit (50% - 75%), geeignet in erster Linie für Bäder und Duschen
Bewegungsmelder:
Auf- oder Unterputzausführung, sehr hohe Empfindlichkeit, geeignet für alle Arten von Räumen
Luftqualitätssensor:
Ausführung als Mischgas-/ CO2- Sensor, geeignet für Konferenzräume, Aufenthaltsräume, Wohnzimmer

Ventile:

Für dieses System sind die Typen der IPS vorgesehen sowie die Motorklappen und Kanalklappen (RMS).

Ventilator:

Es eignen sich alle Ventilatortypen (unter Dach/Dachventilator/Einphasen- oder Drehstrom).

Star 08-175
Star 08-178

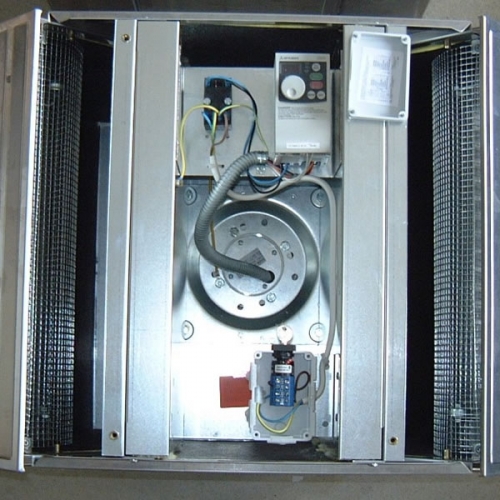

Ventilator RDA 32 mit Fu 2
